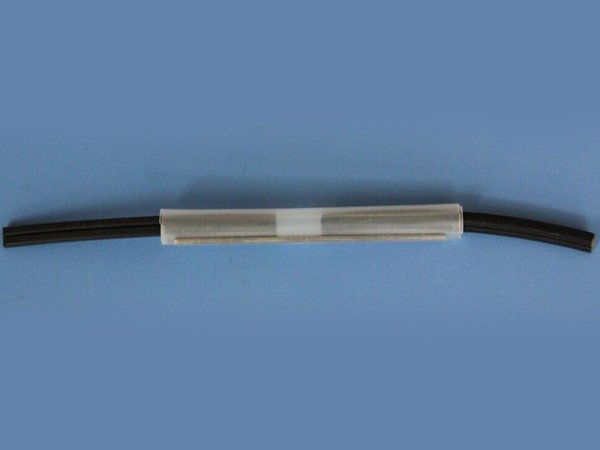

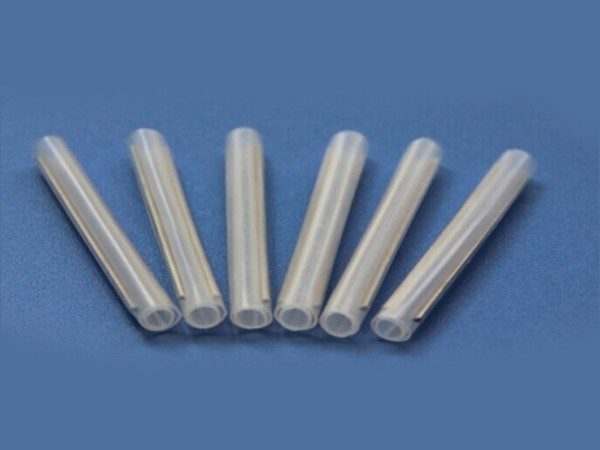

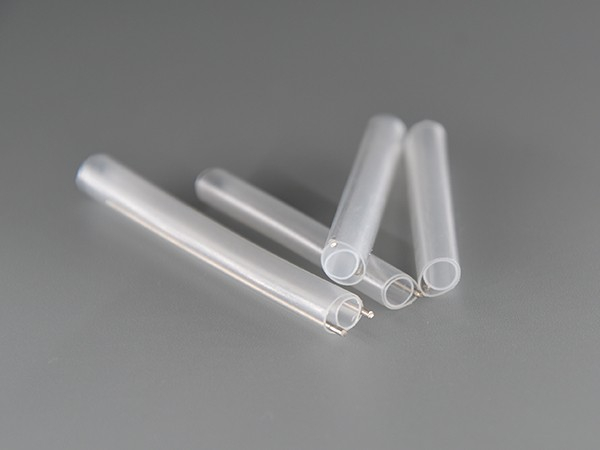

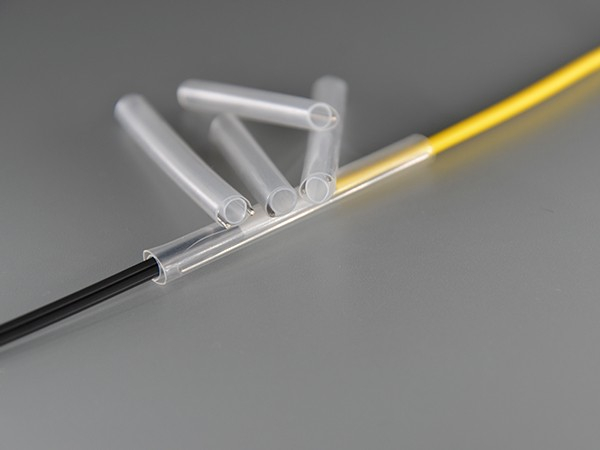

本產品由透明熱縮管、透明熱熔管和增強不銹鋼棒組成,是專門應用于FTTH光纖到戶工程,是用于戶外或室內皮線光纜熔接而設計的保護元件。用熔接機熱熔的方式,實現皮線光纜之間或是皮線光纜和單芯跳纖之間的接續。
◆ 起始收縮溫度:60℃
◆ 完全收縮溫度:90℃
0512-36915452
主要用于光纜接頭盒、光纜終端盒、ODF箱、寬帶網絡箱、光纜交接箱、光纜分線盒等通信產品的皮線光纖熔接。
透明套管,光纖接續一目了然,超薄熱熔管,熱熔溫度低,熱熔快,節省熱熔時間。
不影響光纖的光導特性;大口徑設計可保護多根,多芯,異芯等光纖的接續點,提高機械強度。
密封結構使接續具備良好的耐溫度、濕度性能,為光纖的傳輸性能提供了保障。
| 性能 | 測試方法 | 典型數據 |
| 抗張強度 | ASTM D2671 | ≥18MPa |
| 斷裂伸長率 | ASTM D2671 | 700% |
| 密度 | ISO R1183D | 0.94g/cm3 |
| 介電強度 | IEC 243 | 20 KV/mm |
| 介電常數 | IEC 243 | 2.5max |
| 長度變化率 | ASTM D2671 | 0±5% |
| 料號 |
熱縮管 (外管)內徑 |
熱熔管 (內管)內徑 |
加強芯 直徑 |
加強芯 根數 |
成品長度 |
| OFSP-FTTH-3.3-0.5*1-L | 3.8 | 3.3 | 0.5 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-0.5*1-L | 4.5 | 3.5 | 0.5 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.7-0.5*1-L | 4.0 | 3.7 | 0.5 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-0.7*1-L | 4.5 | 3.5 | 0.7 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-0.8*1-L | 4.5 | 3.5 | 0.8 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.3-1.0*1-L | 4.5 | 3.3 | 1.0 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-1.0*1-L | 4.5 | 3.5 | 1.0 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.9-1.0*1-L | 4.8 | 3.9 | 1.0 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-1.5*1-L | 4.8 | 3.5 | 1.5 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.9-1.5*1-L | 5.0 | 3.9 | 1.5 | 單 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-0.5*2-L | 4.5 | 3.5 | 0.5 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.3-0.7*2-L | 4.5 | 3.3 | 0.7 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-0.7*2-L | 4.5 | 3.5 | 0.7 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.9-0.7*2-L | 4.8 | 3.9 | 0.7 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.3-0.8*2-L | 4.5 | 3.3 | 0.8 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-0.8*2-L | 4.5 | 3.5 | 0.8 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.9-0.8*2-L | 4.8 | 3.9 | 0.8 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.3-1.0*2-L | 4.5 | 3.3 | 1.0 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |
| OFSP-FTTH-3.5-1.0*2-L | 4.8 | 3.5 | 1.0 | 雙 | L=20,25,30,32,35,40,45,50,55,60,80,100 |

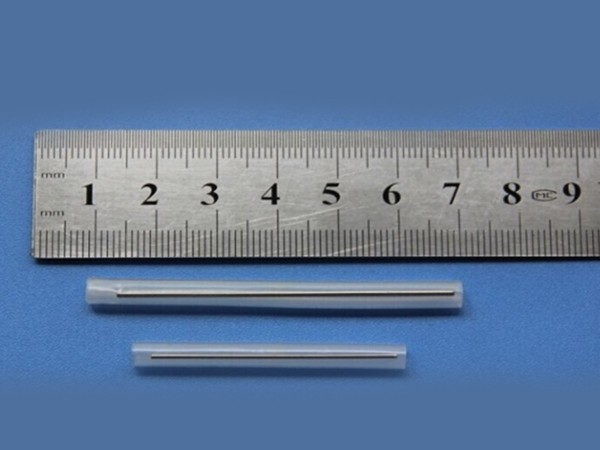

均用游標卡尺,賽規,二次元等精密度達到0.01mm的檢測工具對光纖熱縮管尺寸進行抽檢,以符合圖紙要求。
光進廠內嚴格劃分存放位置,并且每批進行鹽霧試驗檢測,確定不混料。
采用國內大品牌的原料子,全部新料制作,超薄熱熔管,節省熱熔時間,無氣泡,不變形。
內管內徑比同行均稍大幾個絲,大口徑設計這樣保證施工人員順利穿入光纖,可保護多根,多芯,異芯等光纖的接續點。
嚴格管控針與管平行度,這樣即保證產品美觀,又能保證光纖插入損耗低
整體預制工藝,鋼棒被牢牢固定在內處管之間,與內外管平行,直挺,鋼棒不會滑落,左右滑動。
| 針 | 內管內徑 | 收縮后外徑mm | 適用光纖 | 長度mm |
| 0.4、0.5、0.7、0.8、1.0、1.2、1.5 | 0.4、0.5、0.6、0.7、1.0、1.1、1.2、1.3、1.4、1.5、1.6、1.7、3.0、3.3、3.5、3.8、6.6 | 1.1、1.2、1.3、1.5、1.6、1.7、1.8、1.9、2.0、2.1、2.2、2.3、2.4、2.5、2.6、2.7、2.8、2.9、3.0、3.3 | 裸光纖 | 15、16、18、20、22、25、28、30、32、35、38、40、45、50、60、61、62、65、70等 |
| 900um 光纖 | ||||
| 皮線光纜 | ||||
| 帶狀光纜 |
| 項目 | 測試標準 | 典型數據 | 我公司產品數據 | 達到數據的作用 |
| 工作溫度范圍 | IEC216 | -40℃~100℃ | -55℃~125℃ | 使用環境更廣泛 |
| 體積電阻率 | IEC243 | ≥1014Ω.cm | 通過 | 可以滿足光纖通信和電力傳輸共存 |
| 耐壓強度 | IEC243 | 25kv,60s 不擊穿 | 通過 | 可以滿足光纖通信和電力傳輸共存 |
| 抗腐蝕性 | 158℃×168h | 通過 | 可以在腐蝕度高的地方使用 | |
| 密度Density | ISO R1183D | 0.94g/cm3 | 通過 | 能有效的防止水汽和光纖直接接觸 |
| 縱向收縮率 | ASTM D 2671 | ±8% | ±5% | 熔接時不易產生斷纖或起皺紋等現象發生 |
| 偏壁率 | ASTM D 2671 | 10% | 3% | 能包的更緊,使熱熔膠和光纖結合的更好 |
| 完全收縮溫度 | 120℃ | 100℃ | 熔接速度快,能提高工作效率 |
